Схема обнаружения скрытой проводки

Если вы сверлите отверстия в стенах своей квартиры, вам пригодится искатель скрытой проводки. Рекомендуется убедиться в отсутствии внутри сетевых проводов во избежание повреждения скрытой проводки или падения напряжения. Стена этого места.
Схема искателя скрытого провода максимально проста, поэтому сделать его своими руками смогут даже ученики младших классов.

На рисунке 1 показано простое устройство, которое позволяет легко обнаружить скрытые сетевые провода под напряжением благодаря характерному низкочастотному (50 Гц) фону внутри наушников. Вы также можете использовать это устройство для поиска обрывов жгутов или кабелей или для поиска перегоревших лампочек в елочной гирлянде. Для этой цели достаточно одной-трех батарей и полевого транзистора. Принцип работы этого устройства основан на характеристиках канала полевого транзистора, сопротивление которого изменяется под воздействием помех на выходе затвора.

Схема обнаружения скрытой проводки

Схема обнаружения скрытой проводки

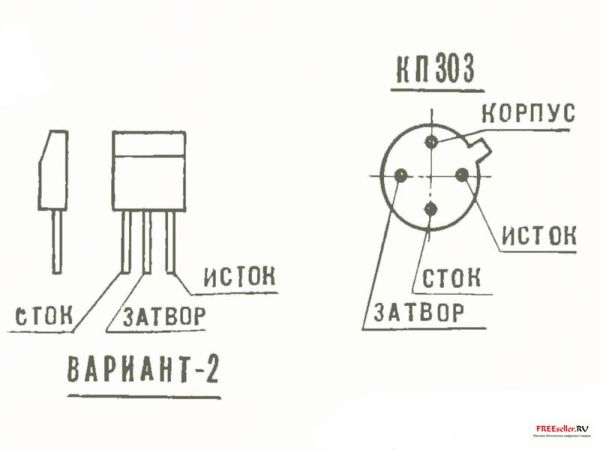

Транзисторы VT1 – КП103, КП303 (в последнем случае вывод корпуса соединен с выводом затвора, расположение выводов транзистора см на рисунке 2). Телефон БФ1 представляет собой телефон высокого сопротивления типа ТОН-2 сопротивлением от 1600 до 2200 Ом. Полярность подключения аккумулятора GBI не имеет значения.

При поиске скрытых проводов перемещайте корпус транзистора вдоль стены и используйте для обнаружения скрытых проводов максимально громкий звук частотой 50 Гц (для электропроводки) или радиопередачу (для сетей радиовещания) проволока.

этот метод позволяет обнаружить обрывы неэкранированных кабелей (например, шнуров питания электрического или беспроводного оборудования) или перегоревших ламп в электрических гирляндах. Все провода с разрывом заземляются, а другой конец разрыва подключается к фазному проводу электрической сети через резистор сопротивлением 1-2 мОм, начиная от резистора, по жгуту (гирлянде) до исчезновения звука. Нажмите на транзистор – это точка обрыва цепи или неисправной лампы.

Читайте также:  Вторая жизнь старого советского шкафа - примеры переделки

Индикатором может быть не только гарнитура, но и омметр (обозначен пунктирной линией) или абометр, включаемый в этом режиме работы. В этом случае блок питания GB1 и телефон BF1 не требуются.

для повышения чувствительности щупа к выводу затвора транзистора подключите небольшой цилиндрический спиральный провод диаметром от 5 до 0,8 мм. Во избежание поражения электрическим током необходимо соблюдать правила безопасности при подключении проводов к электрическим сетям.

В. Огнев, Пермь
