Автоматическая подача воды на нашей даче началась ранней весной 2005 года, когда мой отец купил насос Pedrollo JSWm 1Ax. С помощью этого насоса планировалось поливать грядки, деревья и т д., но чтобы начать полив, да-да, много времени уходит на постройку временной системы водоснабжения. …Установить рядом со скважиной насос стационарно было невозможно. Это реальность нашей жизни. Этот насос использовался всего несколько раз за сезон, поскольку установка, герметизация и т д требовала слишком много времени, прежде чем можно было начать полив.
Помимо вышеперечисленного, был еще один недостаток. Вода в колодце быстро закончилась. Вернее, не сразу, а поливая все грядки, кусты и деревья, колодец был накачан практически до «0», и как раз в этот момент, когда вода в колодце закончилась, насос под названием «Машина» продолжала работать холостой ход в режиме «холостой ход» или «сухой ход». Это крайне нежелательно для данного типа насоса и приведет к выходу из строя. Итак, вода кончается, и через несколько секунд родители это замечают, и отец на полной скорости бежит к насосу (на расстоянии около 100 метров), чтобы остановить его. В результате насос работал на холостом ходу примерно от 40 до 60 секунд во время каждого полива. Все эти факторы побудили меня построить на даче регулярный водопровод, как для жилья, так и для орошения, к которому я приступил летом 2006 года. Первое, что было сделано – это выбор системы водоснабжения схема. Изначально на втором этаже дома планировалось установить накопительную емкость с поплавком емкостью 200 литров. Когда поплавок опускался ниже определенного уровня, насос включался и накачивал воду до необходимого уровня. По этой схеме по принципу соединения емкостей с водой она поступает ко всем точкам водозабора. Но потом мы решили изменить наши планы. Потому что.. при самотечном течении невозможно установить водогрейные газовые водонагреватели (не хватает напора воды на входе), а полив при таком естественном напоре не очень велик. В общем, я решил сделать насосную станцию. Купил гидробак ELBI AF-CE на 50 литров, прессостат PM5, манометр и защиту холостого хода (Brio 2000-м). Это автоматически отключает насос при его остановке. Вода в колодце кончается. Все комплектующие производятся в Италии и я считаю, что соотношение цена/качество лучшее. Да, забыл сказать про статус нашего сайта. Колодец находится далеко от дома, расстояние около 40 метров, расстояние от подошвы ботинка до поверхности воды 6 метров, столб воды внутри. Длина колодца примерно 1,6 метра. Конечно, хотелось бы установить насос в доме или подсобном помещении, но на таком расстоянии это невозможно, и насос просто не сможет «высосать» воду. В общем, кто бы что ни говорил, есть только два варианта. Это можно сделать, установив насос возле существующего колодца или выкопав новый колодец (пробурив колодец) прямо рядом с домом. Взвесив трудовые и финансовые затраты, мы решили построить небольшой домик рядом с существующим колодцем и установить там насосную станцию.
Как только я сказал, что все готово, я залил небольшой фундамент, выбил стены (первый раз в жизни клал кирпич сам), сделал дверь из остатков доски, срезал замок, установил дверь и построил его крыша.
Итак дом готов и мы монтируем насосную станцию….
На станции возникла небольшая проблема, о ней я расскажу чуть раньше. Сначала я заклеил все соединения тефлоновой лентой. Именно его мне рекомендовали использовать в магазине, где я приобрел устройство защиты от сухого хода насоса. Это устройство имеет пластиковые входы и выходы, поэтому использование тяги может привести к повреждению резьбы. Но либо я не умею пользоваться этим тефлоном, либо я сделал что-то не так. В общем, после установки и запуска насосной станции под давлением в стык попало немного воды. На этот раз мне пришлось тщательно все переупаковывать. При буксировке ничего не сломалось 😉 Собрать насосную станцию оказалось очень просто – прикрепил насос к гидроаккумулятору, прикрутил защиту от сухого хода к насосу, затем латунь 5 скрутил детали и соединил все в пятерку детали по стандартной схеме: манометр, шланг подключения к баку, реле давления. Электричество я подключил вот так. Сначала реле давления подключается к розетке и напряжение от реле давления подается на защиту от сухого хода, а затем на насос. Я использовал один технический трюк и поделюсь с вами секретом. В нашей деревне напряжение не всегда 220 вольт. Мой сосед соединил провода сваркой или каким-то другим способом. Для предотвращения перегорания насоса (если напряжение в сети низкое, например 180 вольт, насос может сгореть при длительной работе; в этом случае ток увеличивают для обеспечения необходимой мощности) (Закон Ома) Если двигатель обмотки перегреваются и насос выходит из строя), необходимо контролировать силовой ток в цепи питания насоса. Мой насос имеет выходную мощность 600 Вт или при оптимальном напряжении 220 Вольт потребляет ток 2,7 А. Поэтому я вставил в цепь перед насосом автоматический выключатель на 3 А, чтобы предотвратить перегрев. Это увеличивает потребляемый ток и отключает насос (при напряжении сети 180 Вольт ток в моем случае 3,3 А).
реле давления – от 2 до 3,5 атм (заводская настройка – от 1,4 до 2,8 атм), т.е при включении насоса и отключении всех водопотребителей насос передает на водопровод и гидробак давление 3,5 атм автоматически выключается при достижении этого значения. Если вы наберете воду из любого места и давление упадет ниже 2 атмосфер, насос автоматически включится и подаст воду. Как только вы закроете кран, насос снова повысит давление до 3,5 атмосфер и остановится. Для предотвращения сухого хода значение давления установлено на уровне 1,8 атм (заводская настройка — 1,5 атм). Еще проверил давление в заводском установленном гидроаккумуляторе (сбоку откручен пластиковый колпачок и снизу автомобильный клапан) – понизил до 1,5 атмосфер.

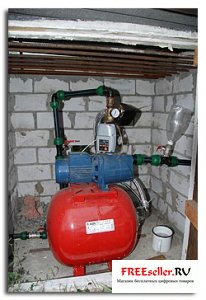

я установил станцию у себя дома и подключил выход к трубе ПНД диаметром 25 мм, которую предварительно закопал на небольшой глубине. Также мы установили на входе трубу ПНД 32 мм, опустили ее в колодец, а на конце трубы внутри колодца установили фильтр и обратный клапан. Причина, по которой необходим обратный клапан, заключается в том, что условия эксплуатации насоса требуют наличия воды на входе, для чего насос имеет специальный вход, из которого перед запуском необходимо слить воду. Клапан удерживает воду в трубе и предотвращает попадание воды в колодец при заполнении насоса перед первым пуском. Однако пользоваться этим входом очень неудобно. Вам понадобится инструмент, чтобы ослабить заглушку. Система должна быть герметичной. Тогда не очень удобно устанавливать заглушку на паклю… Для удобства использования я решил врезать тройник во входное отверстие насоса и оттуда через шар заливать воду в систему. Перед первым запуском установите вентиль (эту особенность видно на фото, там стоит обрезанная пластиковая бутылка, как у лейки).

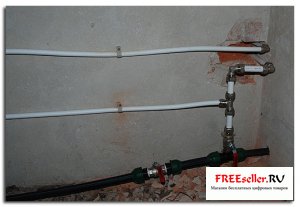

Вся система водоснабжения была собрана с использованием итальянской пластиковой арматуры и монтаж не вызвал никаких сложностей. Так как он уже был в доме, тройник я сделал заново через шаровой кран и переходник металл-пластик, а все трубы в доме соединил металлопластиком. Я сделал все в доме с помощью метизов, не беспокоясь о приклеивании уголков или тройников.
Особо хотелось бы обратить внимание на функцию БРИО-2000. С задачей справляется на 100%. Во время поения родители как обычно выкачивают всю воду из колодца, и уже через 15 секунд Брио-2000 перестает качать. Для перезапуска вам, конечно же, потребуется заполнить подводящую трубу водой через шаровой кран на тройнике.
Вся сантехника была установлена за три полных дня, не считая времени, потраченного на постройку дома. Впервые в жизни установил все сам, без посторонней помощи. Таким образом, каждый может сделать это и сэкономить на сантехнических расходах.
В нашем случае водопроводом пользуются только летом, поэтому трубы вдоль дороги символически закапываются на глубину около 10 сантиметров и зимой не разбираются. Если в трубах ПНД осталась вода, не стоит беспокоиться, если вода внутри замерзнет. Зимой насосную станцию будут демонтировать.
Этот водопровод действует в селе Палипсы Житомирской области Украины. Сергей Быстров, июнь 2007 г
