Малый тягач “Дуробье”. К трактору можно прикрепить различное сельскохозяйственное оборудование, такое как косилки, плуги, сеялки, опрыскиватели и т д. Тракторы изготавливаются из отдельных узлов и деталей старой сельскохозяйственной техники, а также инвалидных колясок.
Рис. 1. Внешний вид тягача.

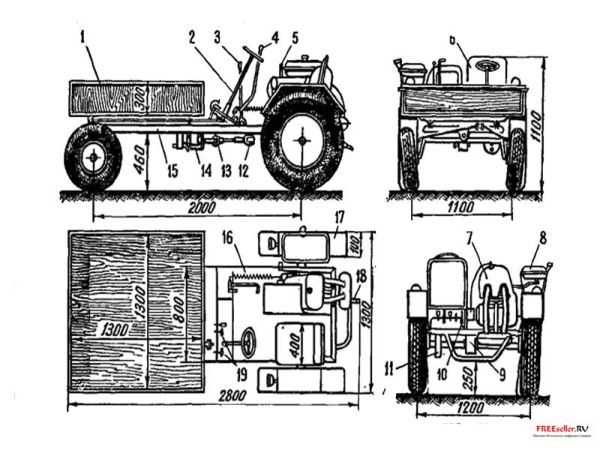

Рис. 2. Самодельный тягач с 4 выступами:
1 – корпус; 2 – рулевая колонка;3 – рычаг управления; 4 – Тормоз. 5 – рычаг переключения передач, 6 – сиденье; 7 – двигатель. 8 – бак. 9 — задний мост; 10 — Рычаг управления реверсом. 11 – тормозной барабан; 12 – коническая шестерня; 13 – кардан привода коробки передач; 14 – Коробка передач. 15 – рама. 16 — пружина (для облегчения управления платформой); 17 – Крылья. 18 — Кронштейн прицепа. 19 — педаль управления
Технические характеристики самодельных тягачей:
габаритные размеры (мм): длина – 1800, ширина – 1300, высота – 1100, база – 1000, колея – 1200. Вес – 320 кг. Грузоподъемность – 500кг. Рабочая скорость – 5-12 км/ч, транспортная скорость – 27 км/ч.
Конструкция самодельного тягача:
размер рамы 2200 х 800 мм, она изготовлена из стальной трубы диаметром 0 80 мм.
Передний мост самодельный. Колеса, оси и шатуны взяты из СЗА.
задний мост – цельный, 0 32 мм. К шлицу посередине прикреплена большая шестерня заднего моста.
Главный привод цепной, передаточное число 1:2. Ведущая звездочка заднего моста заимствована от СК-4 (32 зуба), задний мост – самодельный из сварной стальной пластины, передаточное число – 1:6, шестерня – от двигателя ПД-10, а Каретка переднего переключения находится за первичным валом привода.Механизм установки и переключения от СЗА.
Корпус выполнен из дерева и имеет углы.
Рычаг от системы управления платформой косилки. Все механизмы подвески и управления конной косилки использовались без доработок.
Двигатель без серьезных изменений был позаимствован у электроколяски СЗА, только вместо аккумуляторного зажигания установили магнето ПД-10. Рулевая колонка и фара от электроколяски.
Редуктор привода ножей косилки имеет передаточное число 2:1. Шестерня заимствована у ПД-10.
Тормозной барабан был взят от зерноуборочного комбайна СК-4 и приводился в движение ножной педалью со стопорным устройством.
Во время испытаний летом прошлого года трактор полностью оправдал их пожелания. Благодаря использованию тракторов «Дубровец» производительность труда при стрижке зеленой массы растений и заготовке сухого сена увеличилась более чем в два раза.
В. Вознун
