На небольшом дачном участке, особенно на приусадебном участке, большим тракторам негде развернуться. Вот почему вам нужен минитрактор. «Эта машина очень простая и надежная, ею сможет управлять даже ребенок. Благодаря своей долговечности и большой прочности, несмотря на небольшие габариты, этот трактор получил название «Мурашка».
размеры мини-трактора указаны на схеме ниже, а вес Мрашека составляет 86 кг. В этом тракторе использованы двигатель, коробка передач, цепь, два колеса и часть органов управления от грузового мотороллера «Тула-200».
передние колеса от картинга, а сиденье от бывшего комбайна. На валу двигателя закреплено однополюсное магнето. Чтобы трактор мог работать на малых скоростях и получать большую тяговую мощность, конструкторы оснастили его двумя самодельными редукторами (конечная передача 1:4|). Скорость Мрашека составляет от 3 до 20 км/ч. Каркас изготовлен из следующих материалов: Уголок 40х40 мм, бак изготовлен из стали мм.
трактор можно использовать для перевозки грузов массой до 300 кг и выполнения сельскохозяйственных работ, таких как неглубокая (до 15 см) вспашка, вспашка и посев.

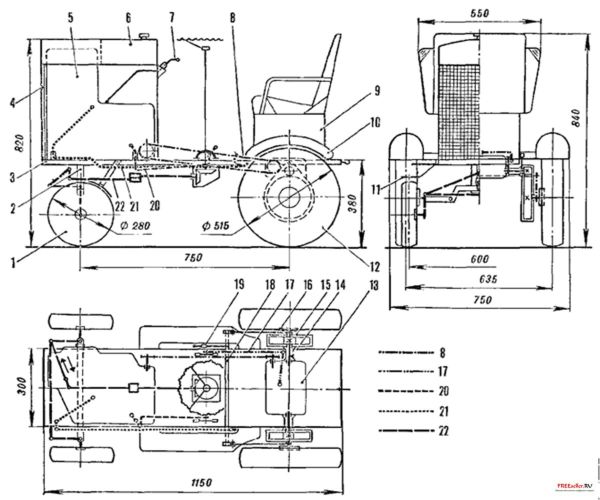

Компоновка и кинематическая схема трактора Мурашек»:
I — переднее колесо, 2 — передний мост, 3 — рама, 4 — передняя стенка капота, 5 — двигатель, 6 — бензобак, 7 — ручка газа, 8 — главная передача, 9 — сиденье, 10 — заднее крыло,
II – ступень, 12 – заднее колесо, 13 – коробка передач, 14 – чулок заднего моста, 15 – главная передача, 16 – тормозной барабан, 17 – задний ход, 18 – тормозной вал, 19 – педаль тормоза, 20 – тяга переключения передач, 21 — Тяга сцепления, 22 — Рулевое управление.
А. Чармит, Ю. Уханов (МК 1976 06)
