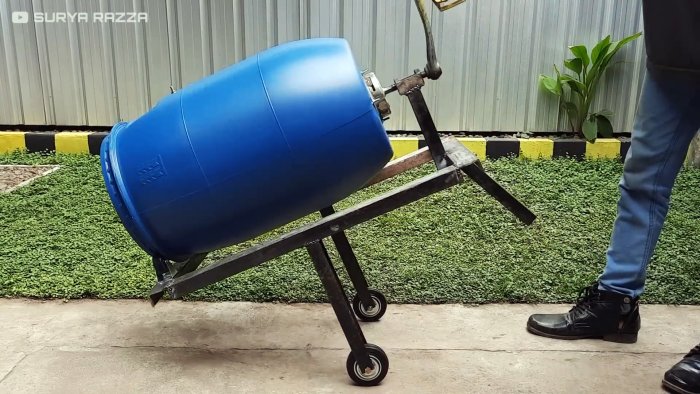

Изготовление простой ручной бетономешалки

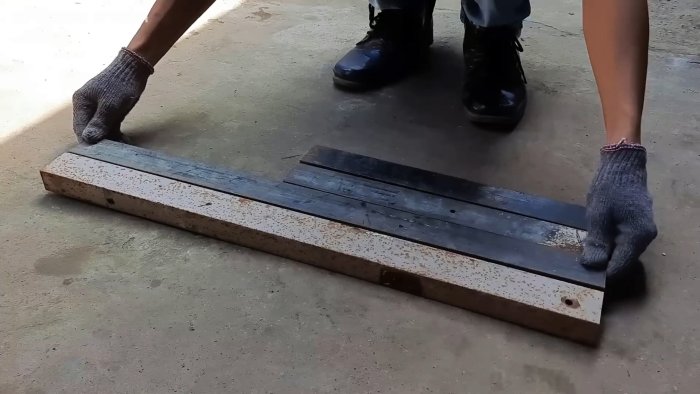

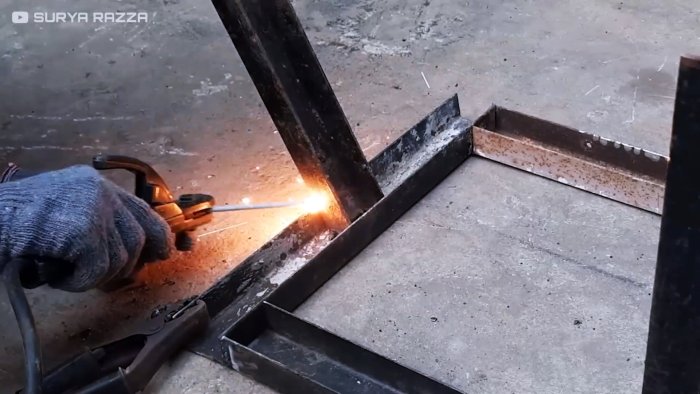

Каркас будущей бетономешалки делаем из подходящего швеллера с помощью сварки. Для этого нам понадобится пара длинных и коротких тем.

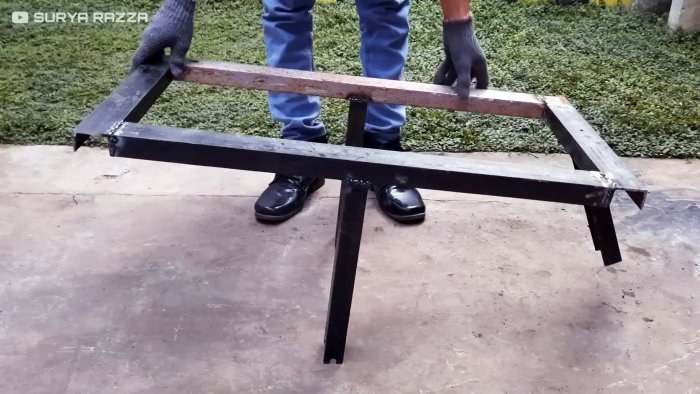

Из этого же материала делаем 2 стойки для крепления колес, которые привариваем вертикально посередине длинных сторон рамы.
На двух концах стоек срезаем полки, чтобы вставить их в швеллеры, а на двух других имеются пазы для крепления осей колес.
Также посередине короткой стороны рамы под определенным углом наружу привариваем стопор швеллера, длина которого короче длины стоек, чтобы емкость для смешивания компонентов в конечном варианте находилась в наклонное положение, что повышает эффективность перемешивания.

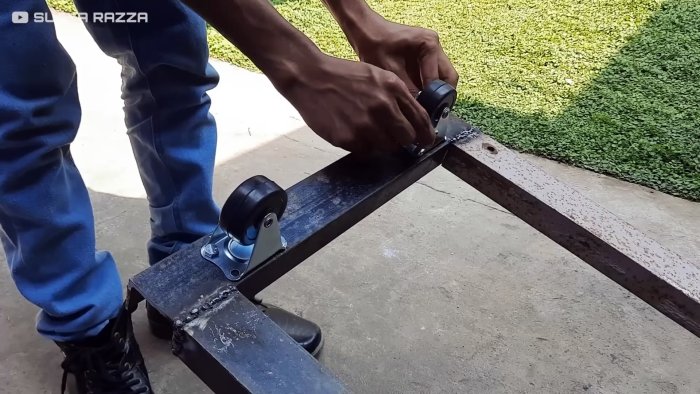

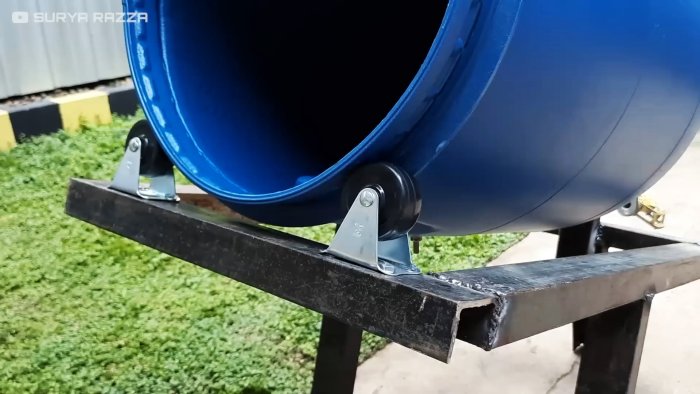

Ближе к краям на короткой стороне рамы сверлим отверстия и прикрепляем 2 саморегулирующихся резиновых колеса с помощью болтов и гаек. На них будет опираться горловина емкости для смешивания и одновременно вращаться во время работы.

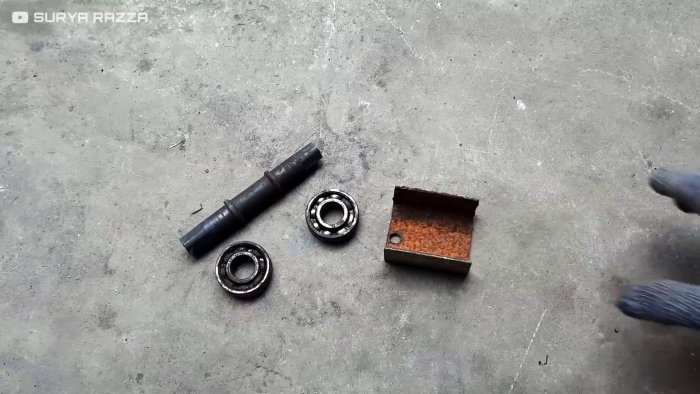

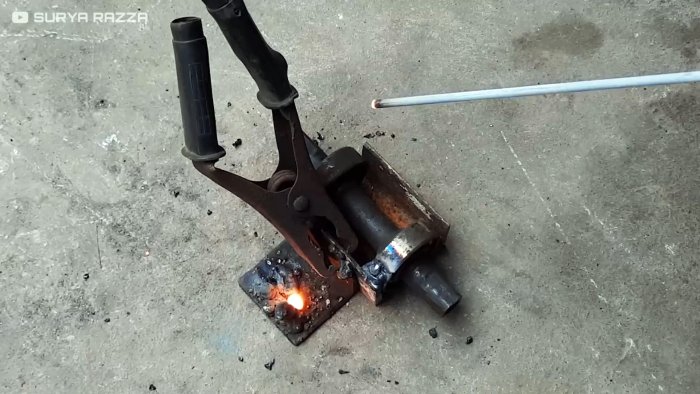

Из куска швеллера, двух подшипников и вала с двумя упорами собираем и свариваем поворотный узел, который прикрепляем к концу отрезка швеллера расчетной длины и привариваем посередине и снаружи короткой стороны рамку в направлении, противоположном упору наклона.
При этом ось узла поворота должна быть ориентирована в продольном направлении рамы. Оси резиновых колес устанавливаем в пазы стоек колес и закрепляем их гайками.

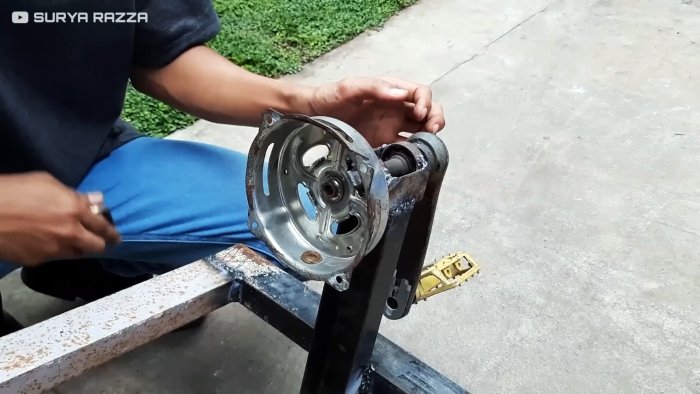

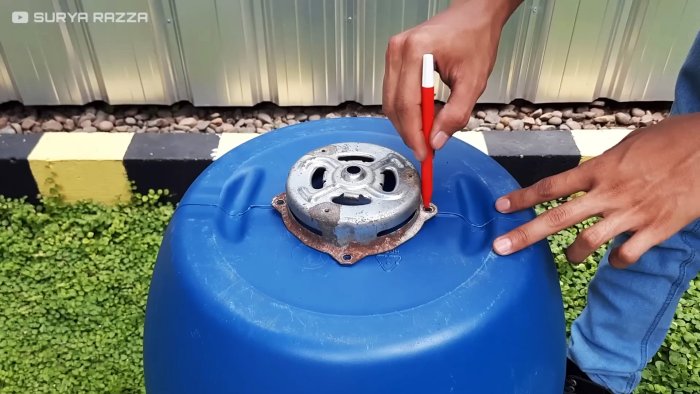

В качестве емкости для смешивания используем толстостенную пластиковую посуду расчетных размеров. В нижней части сверлим отверстия для крепления металлического фланца, который болтом крепим к внутреннему концу оси узла вращения, а с другой стороны – шатуна с педалью от велосипеда.

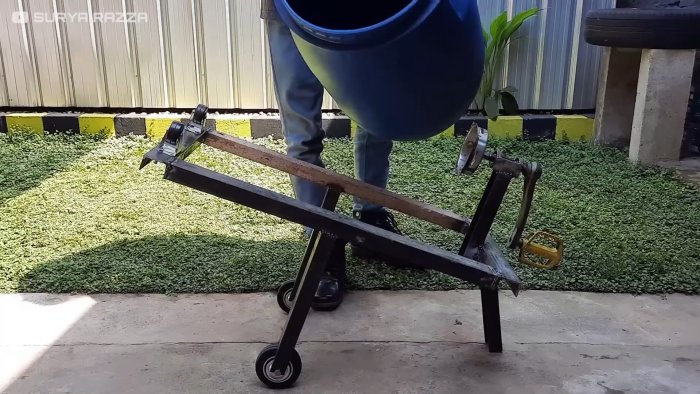

Ставим емкость с ремнем на горлышке на опорные саморегулирующиеся колеса, а дно прикручиваем к фланцу болтами и гайками.

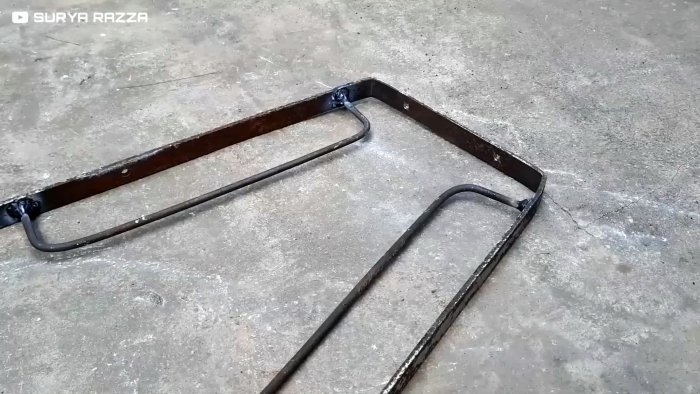

Из стальной полосы с учетом внутренних размеров емкости сгибаем П-образную заготовку и делаем отверстия для крепления к боковой стенке емкости и фланцу. Привариваем удлиненные кронштейны из круглого прутка к внутренней стороне ножек в продольном направлении.

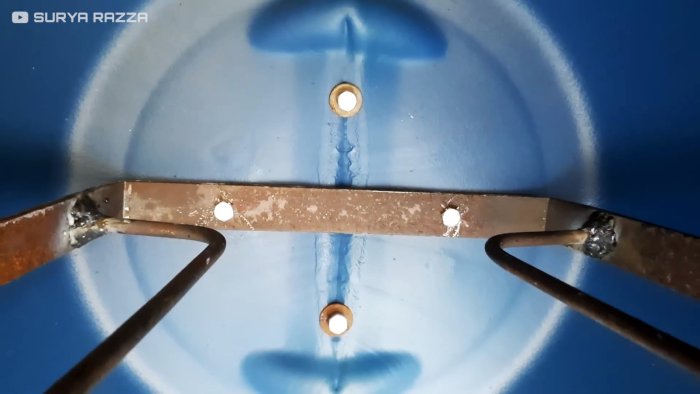

Помещаем полученную сборку внутрь контейнера и крепим ее к контейнеру и фланцу с помощью болтов, шайб и гаек.
Он придаст таре больше жесткости, а главное, позволит интенсивнее перемешивать содержимое при приготовлении бетона или строительной смеси.
