Зажимы для армирования каркасов изготавливаются с помощью «зажимных гибочных станков», которые стоят немалых денег. Но идеально прямые зажимы можно сделать с помощью простого приспособления, которое сможет собрать любой взрослый человек. Причем для этого не нужны специальные знания, профессиональная подготовка или дефицитные материалы.

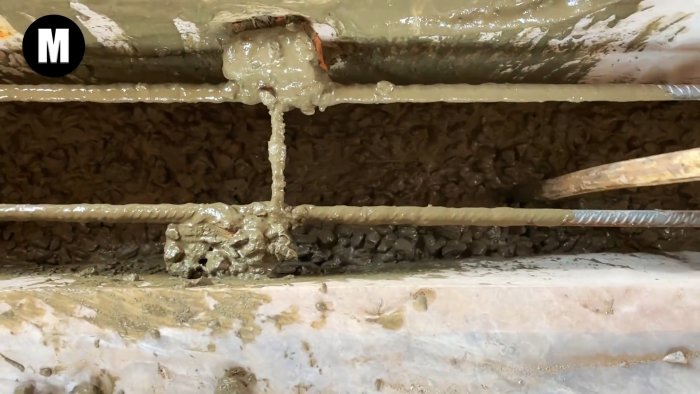

Загибаем хомуты под фундамент глубиной 60 см и шириной 25 см. Для другого фундамента размер хомутов, естественно, изменится. Зажимы с учетом защитного слоя (3 см сверху и по бокам, 7 см снизу) будут иметь длину 50 см и ширину 19 см.
Изготовление простого приспособления для гибки
Для таких зажимов понадобится стальной уголок длиной 4х4 см, превышающий максимальный размер зажимов, равный 50 см. Мы будем использовать угол 74 см, который нас вполне устраивает.

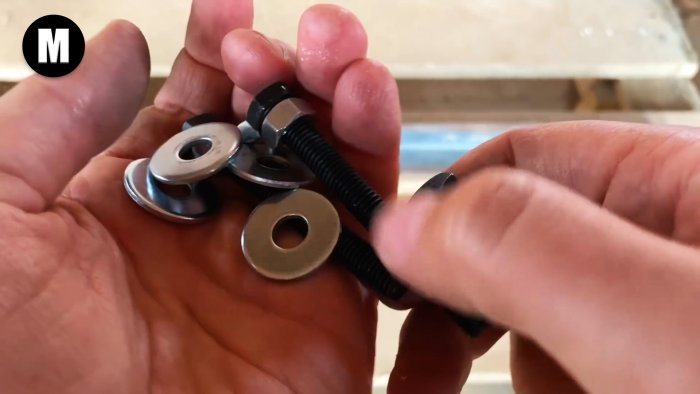

Также вам понадобятся 3 болта диаметром 8 мм, которые будут упорами и конечными точками для загиба хомутов. Также понадобятся 6 гаек, которые закручиваем по 2 под головки болтов, и 3 шайбы. Хомуты будем сгибать из арматуры диаметром 8 мм.

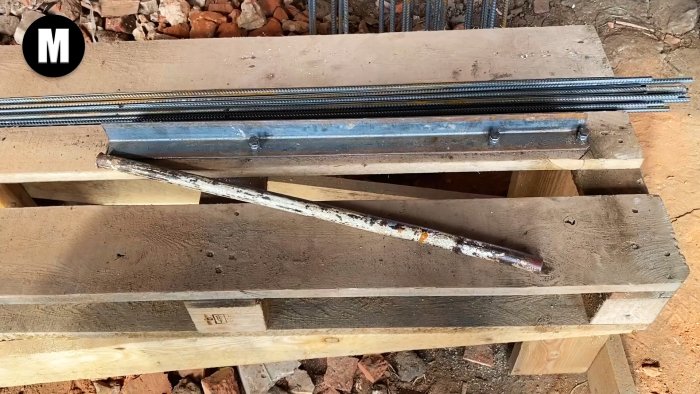

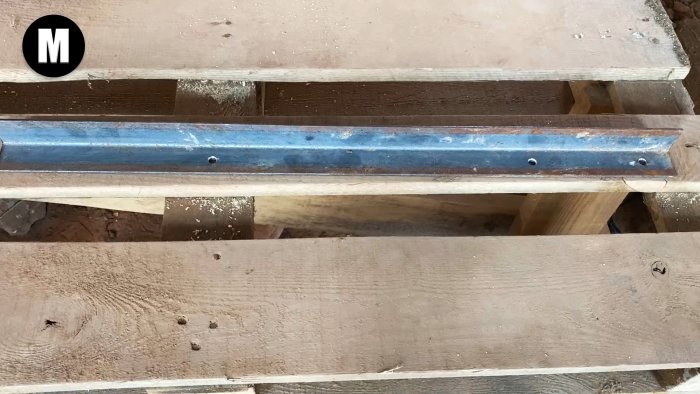

В угловом фланце сверлим отверстия, чтобы обеспечить расстояние между крайними болтами 48 см, а между соседними болтами 17 см. Также правый болт не должен находиться дальше 5 мм от края угла. Прикрутите угол к твердой поверхности.
Приступаем к изгибу хомутов

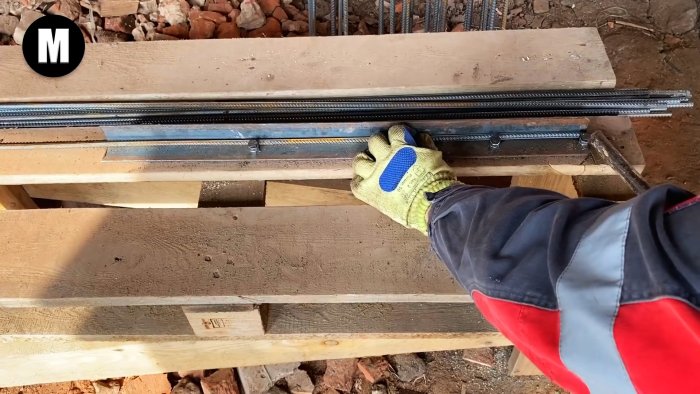

Для этого стандартный арматурный стержень длиной 6 м делим на 4 секции по 1,5 м. Располагаем хомут между болтами и внутренней частью полки уголка так, чтобы выходное отверстие за правым болтом было около 5 см. Добавляем На него надевают метровый отрезок толстостенной трубы и сгибают арматуру на 90 градусов.

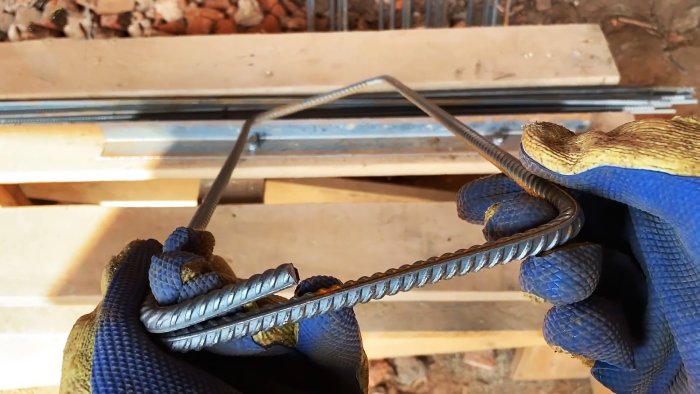

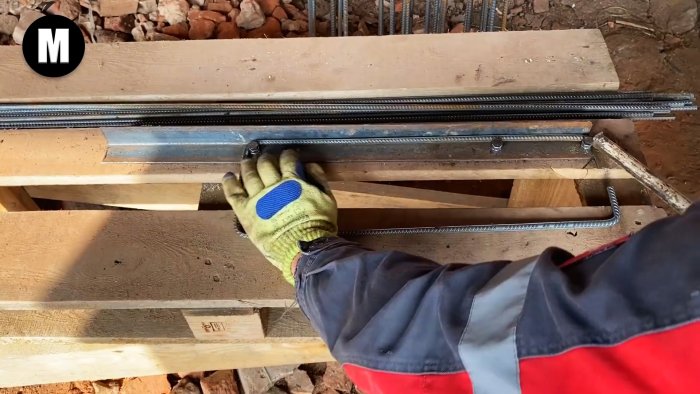

Затем переносим этот отрезок на противоположный болт, очень плотно прижимая его к уголку и болту. С помощью трубочки сгибаем противоположную сторону заготовки также под прямым углом. Далее устанавливаем уголок у среднего болта и сгибаем арматуру на те же 90 градусов. Изгибы стараемся делать в одной плоскости, чтобы потом не пришлось распрямлять зажимы.

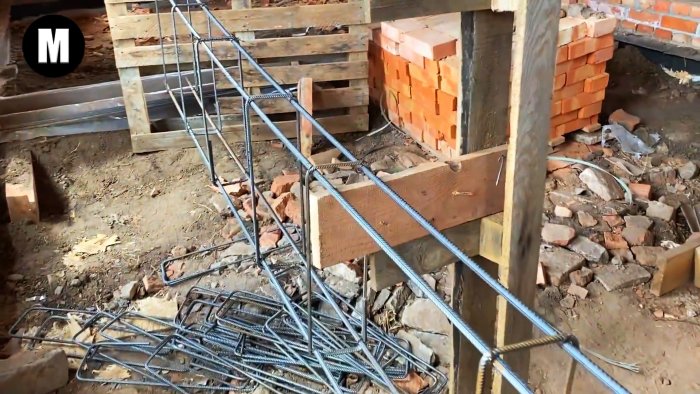

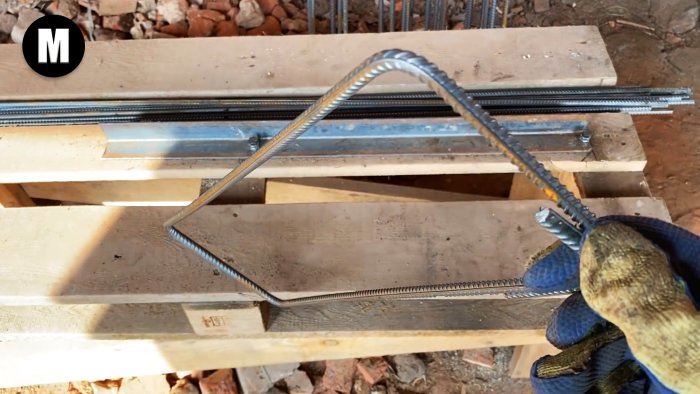

Снова держим заготовку за дальний болт и загибаем конец под прямым углом. Наконец помещаем заготовку за средний болт и завершаем зажим. По этой схеме делаем необходимое количество хомутов и соединяем арматурный каркас.
