Однокаскадный широкополосный антенный усилитель с регулируемым коэффициентом усиления (до 15 дБ), предназначенный для усиления ТВ-сигналов в диапазоне частот 50-1000 МГц (2-65 ТВ-каналов).
Антенный усилитель от 50 до 1000 МГц
антенный однокаскадный широкополосный усилитель с регулируемым коэффициентом усиления (до 15 дБ) предназначен для усиления телевизионных сигналов в диапазоне частот 50-1000 МГц (2-65 ТВ-каналов). Кроме того, не требуется балансировка или регулировка. Усилитель имеет один регулируемый каскад усиления, состоящий из малошумящего транзистора Т1 (БФР91А или КТ3198Г), включенного по схеме с общим эмиттером, и схемы коррекции (С1, R3, С2). Регулировка усиления осуществляется подстроечным резистором R. При желании два усилителя можно соединить последовательно. Усилитель имеет возможность фиксации коаксиального кабеля металлическими хомутами.
Характеристики усилителя:
усиление: 15 дБ.
Напряжение питания: 6-18В.
Входное/выходное сопротивление: 75 Ом.
Размеры печатной платы: 26х52 мм.
Рис. 1. Обзор антенного усилителя от 50 до 1000 МГц

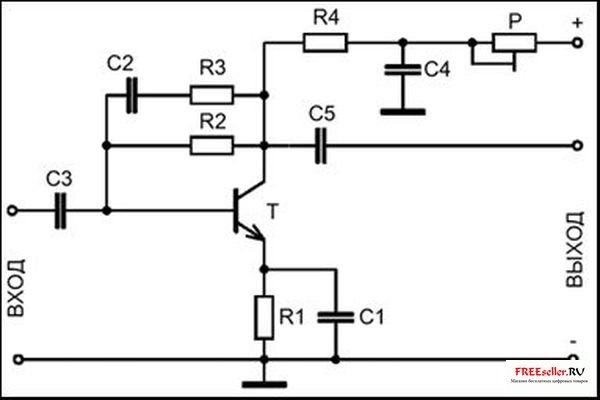

Рис. 2. Электрическая схема
Таблица 2. Перечень радиодеталей для сборки антенного усилителя

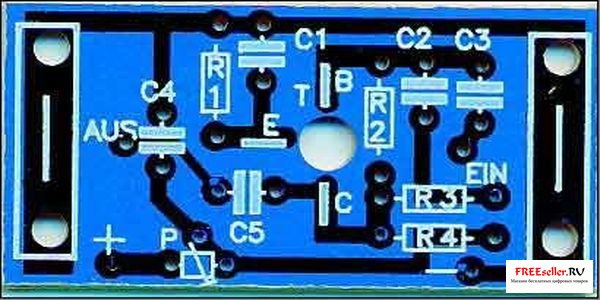

Рис. 3. Вид печатной платы сверху
Рис. 4. Вид печатной платы со стороны проводника
http://masterkit.ru NK147
