Как обычный сварочный трансформатор применялся для сварки многожильных проводов.
Важнейшее качество, которого необходимо добиться при соединении проводников, — это то, чтобы свойства соединения оставались постоянными в течение достаточно длительного периода времени (десятилетий)
Сварка с использованием специального сварочного трансформатора обеспечивает максимально надежное и быстрое соединение проводов.
Об этом я уже писал в статье «Сварочный аппарат для сварочной проволоки.
В этой статье речь пойдет о том, как на самом деле использовать сварочный аппарат.
Материалы и инструменты
Для создания сварочника для сварочной проволоки вам понадобится:

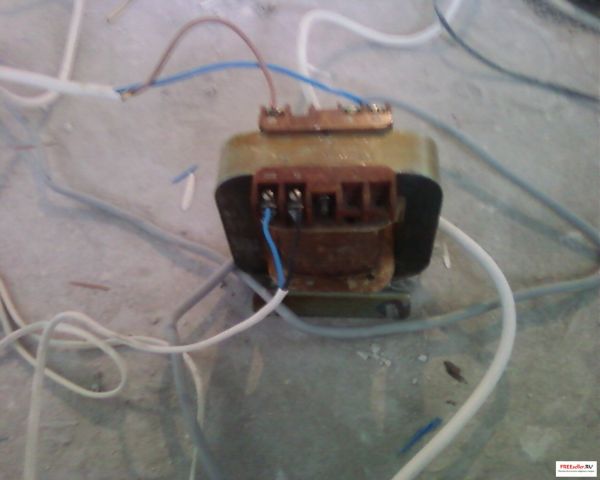

Трансформатор переменного тока мощностью около 600 Вт и напряжением холостого хода выходной обмотки от 9 до 36 Вольт (можно использовать и обычные сварочные трансформаторы постоянного тока, но сварочный ток не должен превышать 80 А)
-
Угольные или графитовые электроды (можно использовать аккумуляторные угольные стержни)
-
зажим для радиатора.
Процесс сварки проводов

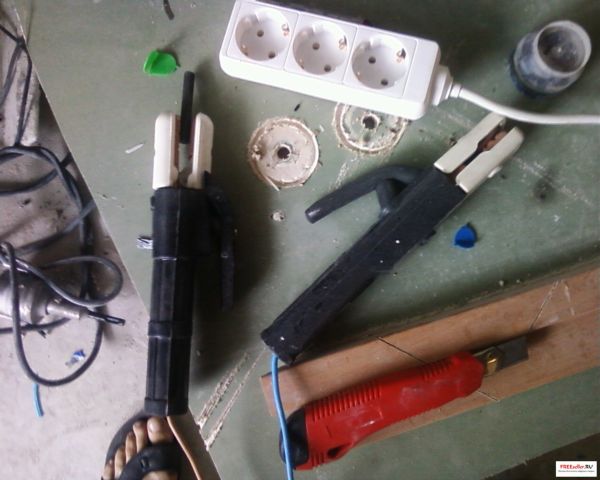

Сварка медных жил производится угольными или полуметаллическими электродами (можно использовать старые аккумуляторные угольные стержни), с обязательным использованием медных теплоотводящих зажимов, чем больше площадь медных зажимов, тем лучше.
Можно использовать держатель сварочного электрода с большими медными опорными губками.
Технология сварки проводов с использованием трансформаторов описана:
1) Очистите от 30 до 50 мм проволоки.

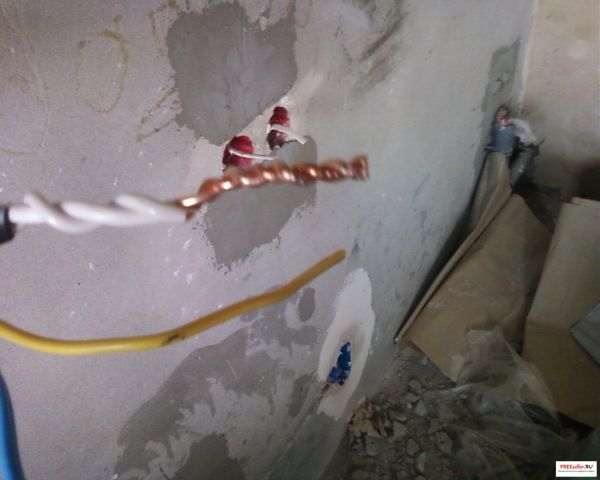

2) Согните проволоку и скрутите ее в одном направлении.
3) Отрежьте пряди до необходимой длины с помощью кусачек.
4) Прикрепите зажим для отвода тепла в середине скрутки.
Пронесите угольный электрод от сварочного трансформатора до конца скрутки.
– Используя угольный электрод, подключенный к другой клемме трансформатора, расплавьте концы многожильного провода, чтобы сформировать чистый шарик расплавленной меди.
