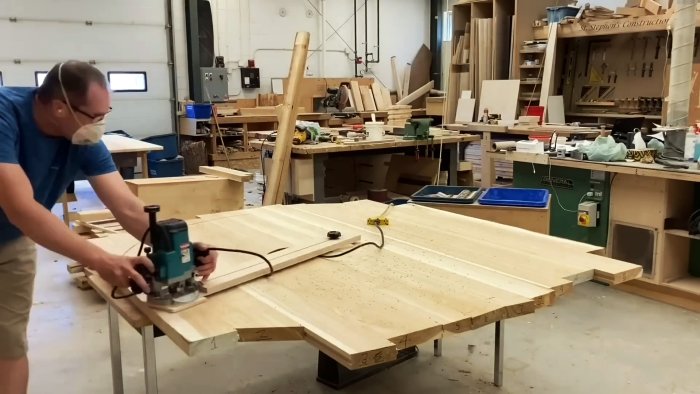

Используя подходящее деревообрабатывающее оборудование из бревен, мы получаем краевые брусья, которые растворяем в кромочные пластины, тщательно обструганные со всех сторон. Собираем доски методом «паз и шпунт» и вырезаем круглое дно ручным резаком, прикрепленным к жесткой рейке, ось вращения которой находится в центре вырезаемого круга.

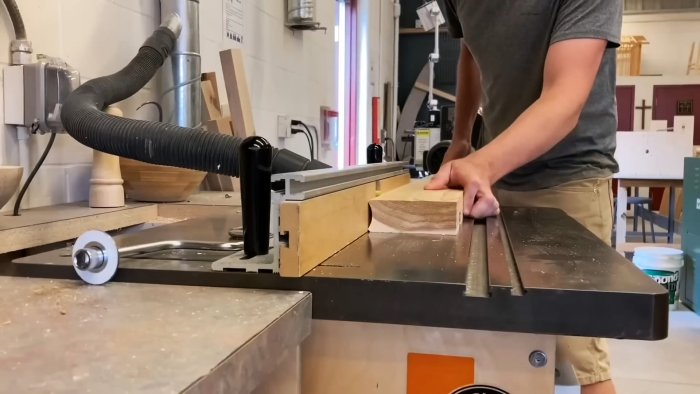

В досках для набора бортов ванны на равном расстоянии от одного торца фрезеруем поперечные пазы пропорционально толщине круглого дна. Боковые поверхности каждой доски профилируем для набора бортиков ванны в виде «лунной дорожки».

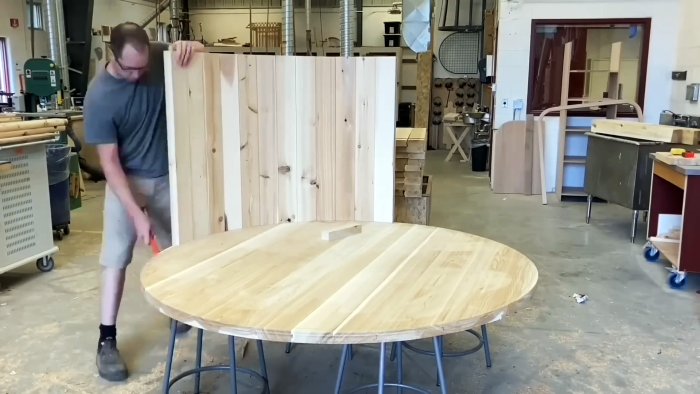

Пластины на боковой поверхности ванны поочередно закреплены вертикально относительно дна посредством поперечных пазов. При этом «лунные дорожки» создают прочное и герметичное соединение по высоте пластин.

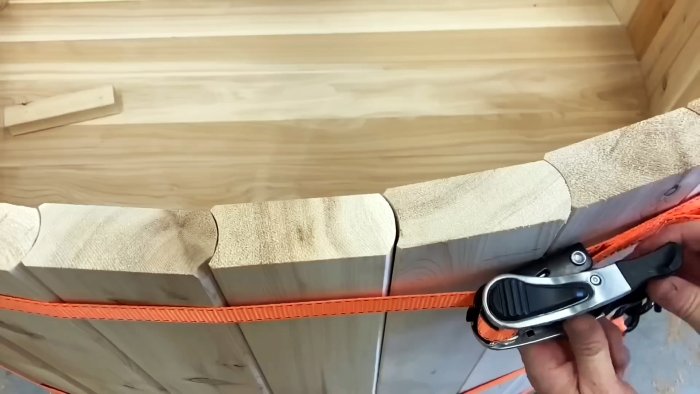

Стягиваем доски временно снаружи синтетическими хомутами с натяжителями.
Затем на концах трех стальных лент нужной длины делаем натяжители из двух стальных цилиндров с отверстиями, штифта и двух гаек. Стягиваем доски на боковой поверхности ванны сверху, посередине и внизу этими стальными хомутами, и придерживая одну из гаек, стягиваем другую до полного соединения досок.

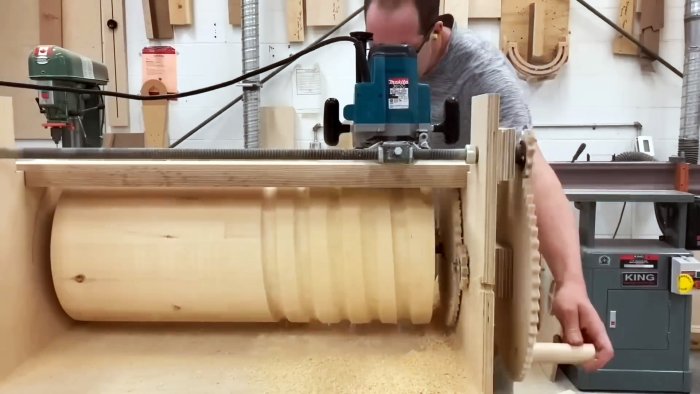

Вытачиваем на токарном станке деревянный цилиндр, звездочку из плоского массива дерева и собираем на базе фрезерного станка приспособление для фрезерования спирали с заданным шагом на поверхности деревянного цилиндра.

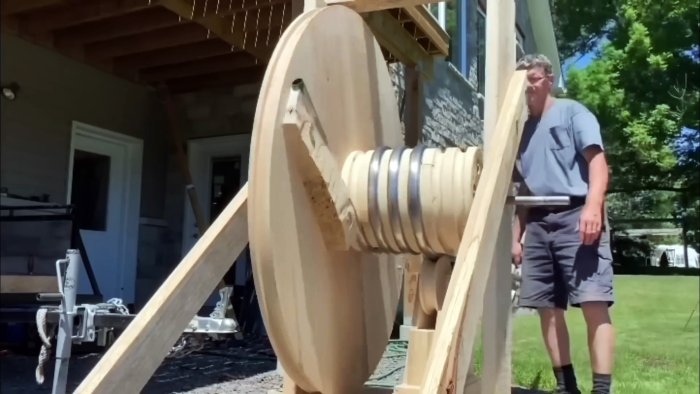

Устройство для намотки круглой трубы также имеет деревянную конструкцию, основная часть которой представляет собой деревянный цилиндр с нарезной спиралью, размещенный горизонтально, и большой диск сбоку для вращения троса, прикрепленного к минитрактору.

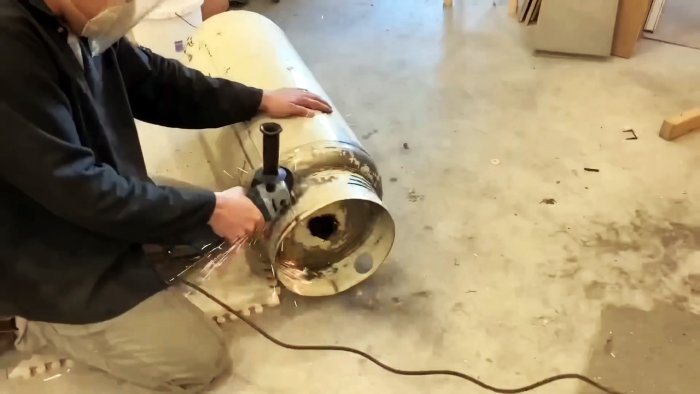

Приступаем к изготовлению котла на дровах. Срезаем воротник с газового баллона и снимаем старую краску.
Посередине из трех фигурных квадратных трубочек вырезаем несколько клиньев и сгибаем трубочки под определенным углом. Для восстановления целостности трубы свариваем места изгиба.

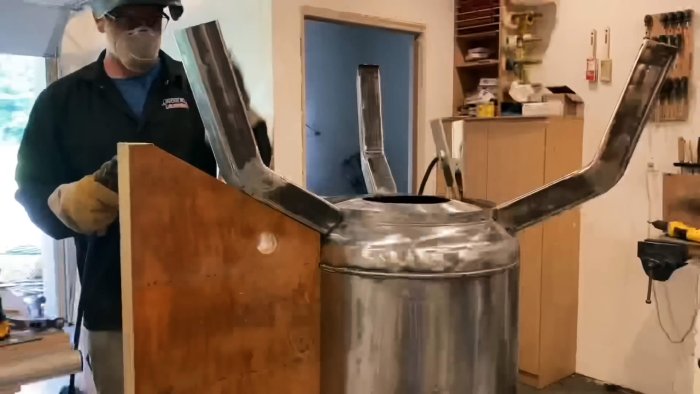

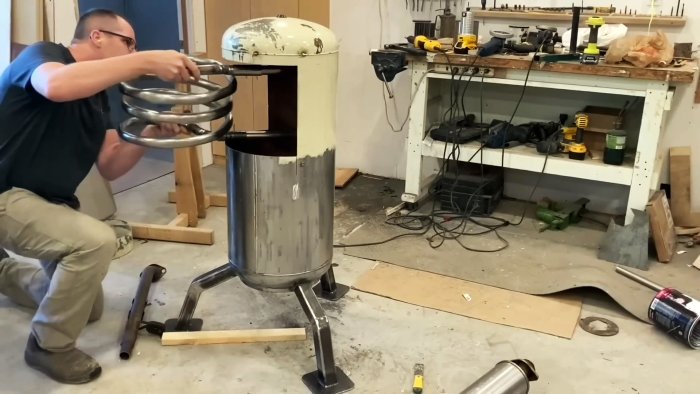

Привариваем гнутые трубы ровно по кругу к верху газового баллона. К концам труб привариваем квадратные пластины. На боковой поверхности цилиндра, ближе к нижнему основанию, вырезаем квадратное отверстие на глубину, равную радиусу цилиндрической части цилиндра. В части стенки цилиндра, противоположной отверстию, сверлим 2 вертикальных отверстия и вставляем катушку в цилиндр.

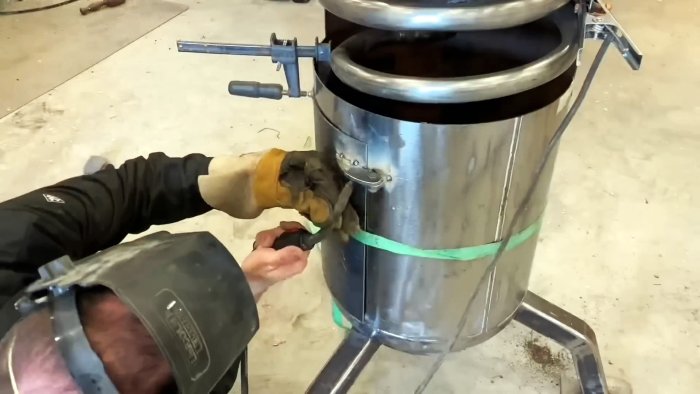

В нижней части цилиндра со смещением относительно верхнего отверстия вырезаем еще одно отверстие и крепим полученный фрагмент к боковой поверхности цилиндра с помощью двух навесов. На стороне, противоположной навесам, закрепляем клапан с возможностью перемещения в вертикальной плоскости, а на боковой поверхности баллона привариваем обойму клапана.
Сверлим отверстия в нижней части двери и в накладке с внутренней стороны. Накладку можно перемещать ручкой относительно отверстий в двери, открывая или закрывая их. Накладка крепится к двери с помощью направляющих, которые скользят по продолговатым отверстиям. К верхней части цилиндра привариваем дымоход.
Полосу сетки, сваренную из толстой проволоки или стальной проволоки, оборачиваем вокруг круглой трубы, и при сварке захватываем один конец трубы. Разделяем болгаркой решетчатый цилиндр, зажимаем его в тиски и привариваем концы. Также, обмотав стальную полосу вокруг той же трубы, делаем кольцо, которое закрепляем на конце трубы хомутом и свариваем стык. Вставляем в кольцо решетчатый цилиндр и привариваем его.

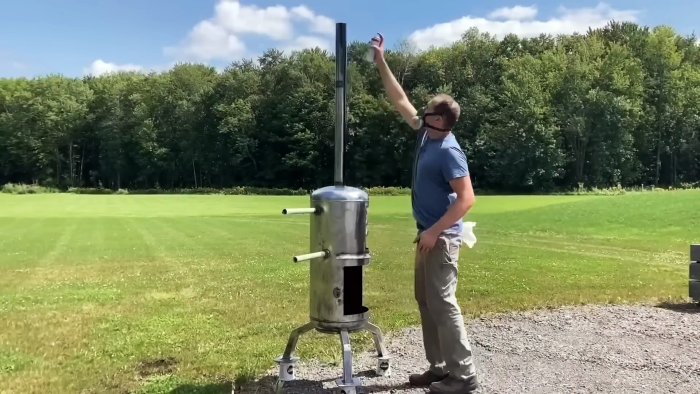

В металлическом круге вырезаем центральный сегмент и сгибаем круг в конус. Свариваем линию шва. Конус приварен к свободному концу барабана терки. Надеваем получившуюся конструкцию на торец дымохода у кольца. Поверхность дровяного котла окрашена огнеупорной краской.

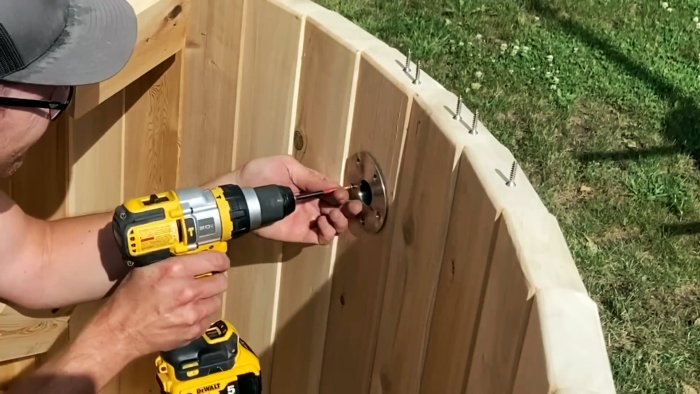

В боковой поверхности деревянной ванны на противоположной стороне входа и выхода змеевика просверливаем соответствующие сквозные отверстия. Устанавливаем и закрепляем в них трубы саморезами и соединяем их с входом и выходом змеевика термостойкими шлангами.

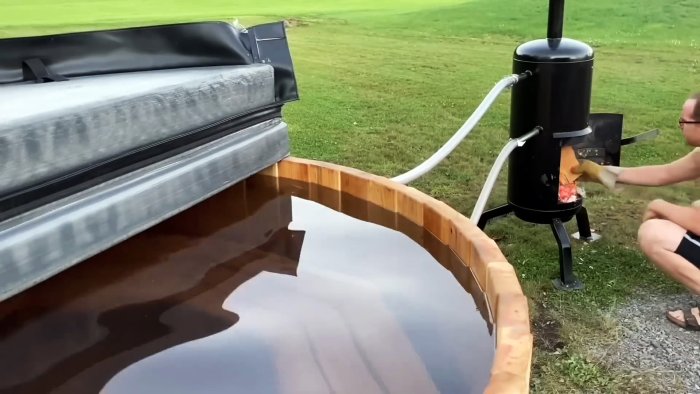

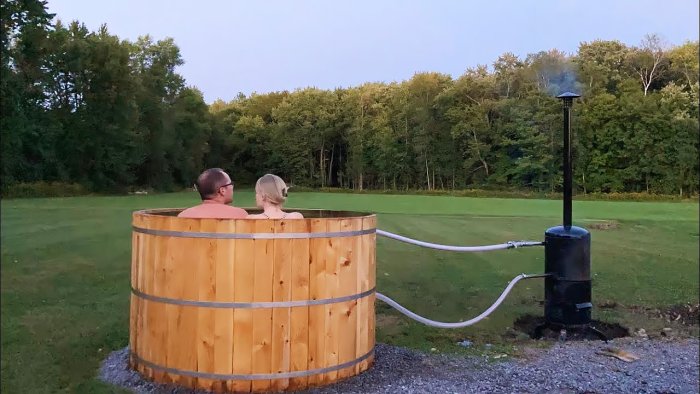

Наполняем ванну водой, топим дровяной котел и через короткое время вода в бане нагревается до нужной температуры и приступаем к водным процедурам.
