Электрошоковое устройство — это устройство индивидуальной самообороны, которое использует электрический ток высокого напряжения для предотвращения преступников.
Детали самодельного электрошокера:
– VT1,VT2 – КТ818Б КТ816
– ВД1,ВД2 – КЦ106В…Г
Подвеска Т1:
– |6 кругов диаметром 0,5-0,8;
– || – 5-8 тыс. 0,15-0,25;
-|||- 24 витка диаметром 0,5-0,8.
картина. 1. Схема электрошокера.
Трансформатор намотан на ферритовом стержне диаметром 8 мм и длиной 50 мм. Между каждым слоем укладывается слой фторопласта.

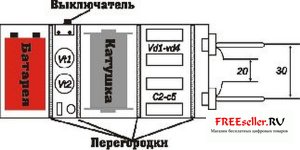

Рисунок 2. Внешний вид электрошокера.
Под электродами снаружи расположены небольшие «антенны» из латуни для уменьшения расстояния между электродами – создания разряда между ними. Расстояние между электродами 30 мм, длина коронки 20 мм.
