Это очень простое в изготовлении устройство, подходящее для строительного класса, которое позволяет воспроизводить размеры различных предметов или деталей шириной до метра.
Привет всем любителям DIY!
В повседневной жизни и при изготовлении самоделок нам часто приходится копировать размеры предметов или деталей, например, чтобы сделать больше похожих деталей.
И я хочу подчеркнуть это слово: не измерять, а воспроизводить. То есть нам часто не важно знать числовое значение величины (в миллиметрах или сантиметрах) какого-то параметра, поэтому нет необходимости измерять этот параметр.
Однако, поскольку у нас нет специальных инструментов для воспроизведения, мы должны действовать стандартным образом, то есть использовать рулетку, угольник или другой измерительный инструмент для измерения этого параметра, а затем запоминать измеренное значение и наносить его на заготовку. Однако этот подход плох, поскольку требует дополнительного времени, а также вносит дополнительные ошибки.
Позвольте мне привести вам простой пример. Предположим, у нас есть деревянная доска определенной длины.
Также нам необходимо сделать еще несколько досок такой же длины. В этом случае нам нужно использовать рулетку, чтобы измерить длину этой доски, а затем поместить ее на ту часть, где мы будем разрезать другие подобные доски.
Однако, поскольку длина доски может не иметь целого значения в миллиметрах, а мы не можем измерить рулеткой несколько десятых, у нас обязательно будет определенная погрешность в наших измерениях. Когда мы наносим размеры на заготовку, мы добавляем еще одну ошибку.
Поэтому, когда мы разрезаем заготовку на отдельные доски (здесь мы также добавляем погрешность в процессе распиловки), длина этих досок может сильно отличаться от длины исходной доски. Кроме того, мы потратим дополнительное время на проведение самого измерения и передачу этого размера.
Именно поэтому я решил сделать простое приспособление для строительного уровня, с помощью которого можно просто скопировать параметрические размеры отдельных деталей, не измеряя их.
Материалы и инструменты
Для того, чтобы сделать такое устройство мне потребуются следующие аксессуары:
Материалы и крепеж:
- два пластиковых уголка 4х4 см.
- Два офисных клипа.

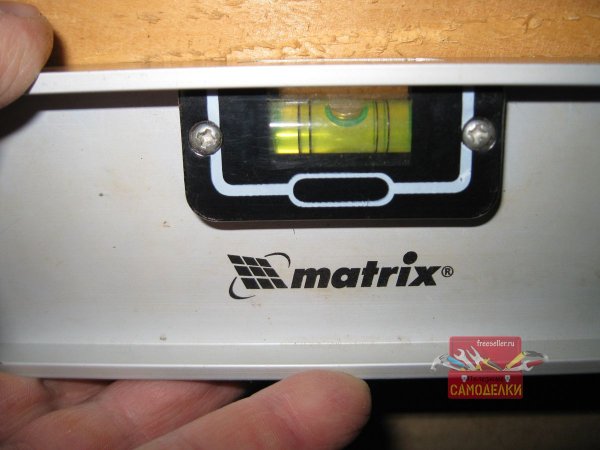

- Алюминиевый строительный уровень.
инструмент:
- Чертежные и измерительные инструменты (карандаши и линейки).
- Ножницы по металлу.
- Треугольный напильник по металлу.
- наждачная бумага.
Порядок изготовления приспособления
Сначала квадратной линейкой проверяем ровность и вертикальность концов двух пластиковых уголков.
Эти обрезки пластиковых уголков я взяла для украшения окон. Кроме того, я нашел два угла на обоих концах этого угла, которые были прямыми, поэтому мне даже не пришлось их отпиливать самому.
Затем отступите два сантиметра от конца каждого угла и с помощью треугольного напильника вырежьте небольшие треугольные прорези.
Каждую канавку мы обработали мелкозернистой наждачной бумагой.
После этого мы применили угловые планки к уровням здания и разметили их карандашом по ширине уровней.
Затем ножницами по металлу отрезаем верхнюю часть угла по отмеченной линии.
Также срезаем лишнее с другой стороны углов, чтобы они были одинаковой длины. Эту обрезку можно производить под углом, чтобы было легче различать рабочие (измеренные) и нерабочие концы каждого угла.
Теперь мы можем, наконец, обработать углы мелкозернистой наждачной бумагой, чтобы удалить все мелкие сколы и заусенцы. Теперь наше оборудование готово!
Останется только смонтировать наши уголки по высоте здания и закрепить их канцелярскими струбцинами.
Как работает приспособление?
Хорошо, теперь давайте продемонстрируем, как работает такое устройство.
Демонстрация работы приспособления
Сначала рассмотрим пример доски выше. Вместо того, чтобы измерять доску рулеткой, мы просто ставим на нее уровень нашим прибором и придвигаем к нему углы сторон измерительным концом.
Надо сказать, что этот способ воспроизведения чем-то напоминает процесс измерения деталей штангенциркулем. После этого снимаем плату и переносим скопированные размеры на пустую плату.
Как видите, разметка очень точная, и подобным образом мы можем пометить столько пробелов, сколько захотим.
Давайте посмотрим на другой пример. Предположим, нам нужно скопировать не внешние размеры, а значения внутренних размеров, например, расстояние между двумя деревянными столбами, чтобы сделать между ними полку. Для этого просто переставляем углы так, чтобы они измеряли внутренние размеры.
Затем копируем расстояние между столбцами.
Затем мы можем перенести этот размер на заготовку полки. При этом хочу обратить ваше внимание, что в данном случае нам не придется производить никаких измерений.
Однако если нам понадобится изготовить деталь определенной длины, это легко можно сделать с помощью данного приспособления. Для этого с помощью уголков мы можем на строительном уровне установить точные значения размеров в миллиметрах.
Хорошо, теперь давайте возьмем другой пример. Допустим, нам нужно повесить на стену небольшую полку. Для такой полки я взял вот эту старую самодельную полку.
Для того, чтобы повесить полки, нам необходимо повторить точное расстояние между центрами навеса. Для этого располагаем уголки на строительной плоскости и располагаем их таким образом, чтобы треугольные пазы уголков находились точно в центре навеса полки.
Затем переносим уровни и углы постройки на стену и отмечаем расположение первых отверстий, к которым будем подвешивать полки.
Сразу после этого укладываем горизонтально, чтобы наши полки висели строго горизонтально.
Затем отмечаем место второго отверстия для винта.
Теперь можно сверлить отверстия и затягивать шурупы. Однако, поскольку мне не пришлось вешать стойку, я просто приложил тент к отметкам, чтобы проверить точность. Как видите, и первый, и второй маркер сделаны идеально.
Использование этого устройства для сверления отверстий в полках оказалось проще, быстрее и точнее, чем использование рулетки или других измерительных инструментов.
Следует отметить, что приведенные примеры не описывают все возможности данного устройства. Думаю, со временем жизни устройства появятся и другие варианты использования. Кстати, для большего удобства устройство можно использовать на этажах зданий разной длины. Например, для копирования размеров коротких деталей и заготовок можно использовать более короткие строительные уровни.
Ну, это все, что у меня есть! До свидания, простой, но удобный и полнофункциональный инструмент для домашнего пивоварения!
