Рамочные антенны сложнее самых простых самодельных антенн, но имеют несколько лучшие параметры и позволяют расширить дальность приема до 40 км.
петлевые вибраторы изготавливаются из алюминиевых, латунных, медных и стальных трубок диаметром от 8 до 24 мм. Радиус кривизны трубки подойдет, но расстояние между осями противоположных сторон должно быть 65-70 мм. Наполните трубку песком, плотно заклейте отверстие и согните ее. Вибратор прикреплен к мачте.

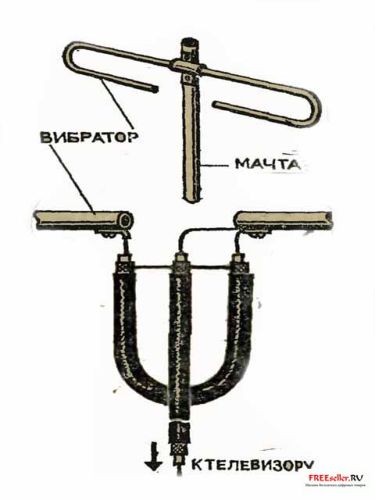

Рисунок 1. Самодельная рамочная антенна (вверху), рамочный переходной кабель (внизу)
затем соедините вместе кабели вибратора и замедления (рис. 1 ниже). Размеры вибратора и петли будут различаться в зависимости от принимаемого вами телеканала. Если вибратор изготовлен из трубок диаметром 12-18 мм, то длина первого канала (расстояние между закругленными концами) должна быть 276 см, а длина шлейфа последующих каналов – 190 см, ага. 160, 178 и 125, 163 и 113, 151 и 104, 81 и 56, 77 и 53, 74 и 51, 71 и 49, 69 и 47, 66 и 45, 66 и 44 соответственно.
