Как протестировать любые кабели и провода по беспроводной сети с помощью обычного LAN-тестера.
Несколько месяцев назад я купил это беспроводное устройство (люди называют его тестером локальной сети) для проверки разорванных и неисправных соединений:
- Интернет-кабель с разъемом RJ45;
- телефонный кабель rJ11;

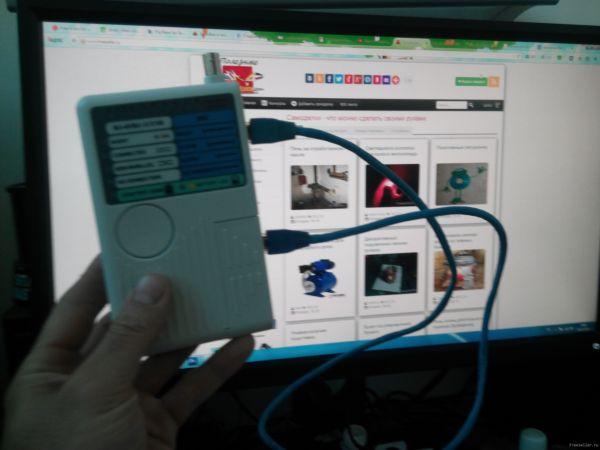

- USB-кабель;
- Телевизионные кабели (RJ-6, SAT и другие).
Звонилка отлично выполняет свою функцию.
Я думал о покупке подобного устройства для проверки кабелей и проводов при электромонтаже, пайке распределительных коробок или сборке электрических щитов, но не нашел ни одного такого устройства в продаже.
Поэтому я решил опробовать приобретенный ранее LAN-тестер в новой роли.
Для этого я разрезал пополам метровый интернет-кабель с разъемом RJ-45.

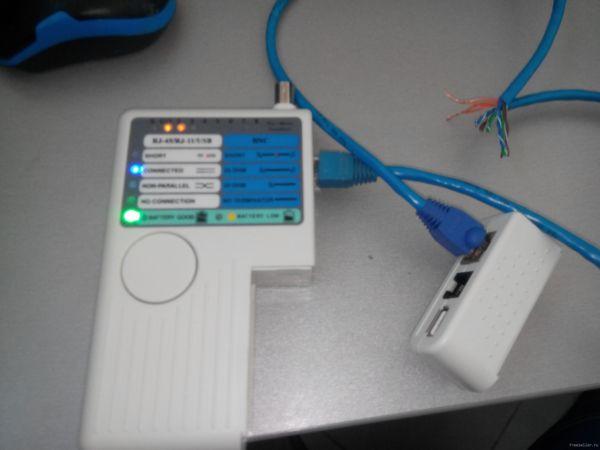

Я подключил одну часть кабеля к тестеру, а другую часть к пульту дистанционного управления.
Я подключил 1 из 8 проводов на кабеле — не получилось, я подключил 2 из 8 проводов — аллилуйя, соединение есть: 1 и 2.
Поэтому, когда я сегодня приду на работу, я буду рад, что прикреплю зажимы типа «крокодил» к проводам и соберу панель, не испытывая трудностей с подключением немаркированных проводов из-за того, что у меня нет под рукой кабеля нужной длины.
PS был добавлен через 14 часов.
Как и ожидалось, после присоединения двухпроводных зажимов типа «крокодил» тестер успешно справился со своей новой ролью и оказал мне большую помощь при подключении 5 входящих кабелей к панели.
Как показано ниже:
Пульт дистанционного управления подключается к розетке с помощью зажимов типа «крокодил.

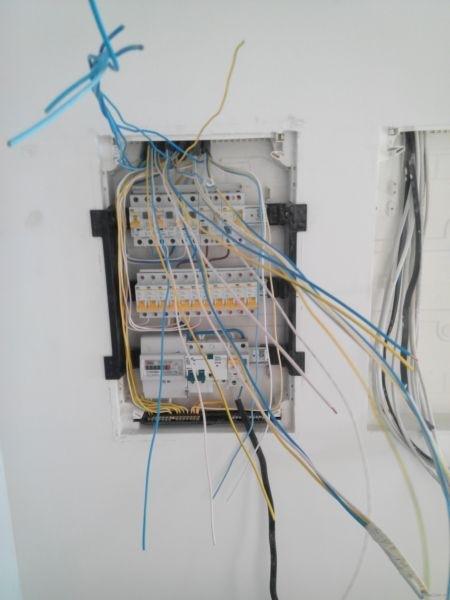

Щит находится на стадии сборки, а 5 кабелей не имеют маркировки. Так что же мы ищем.

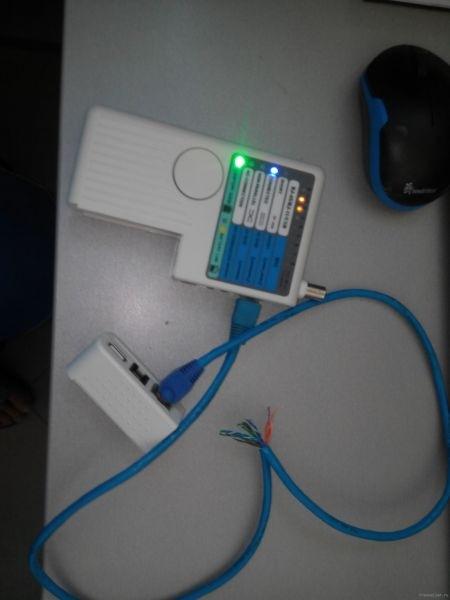

Используйте обрезанный провод RJ45 для подключения к тестеру, чтобы разделить один провод на два. Было бы неплохо надеть на них зажимы типа «крокодил» для удобства, но у меня их было только два.
Включите тестер целостности цепи.
Работаем успешно.
Александр Борисов, Самара
